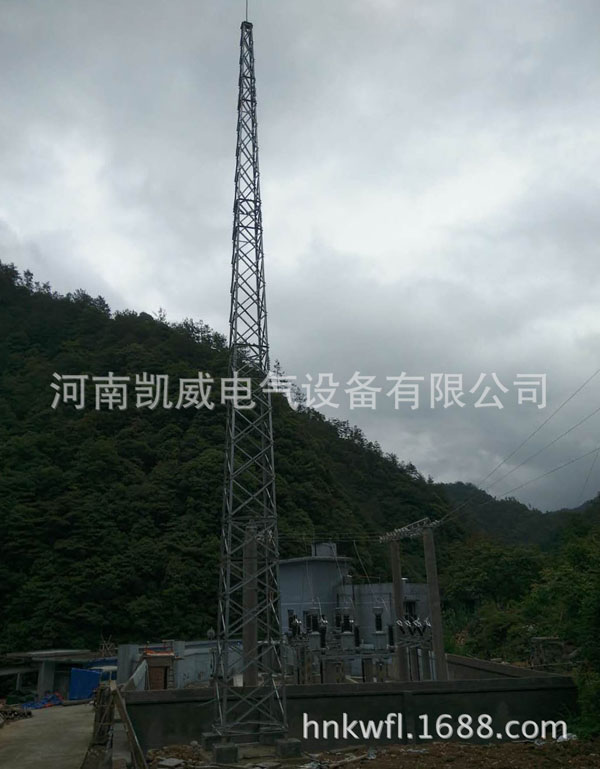

25米避雷针 GFL1-5钢结构接闪杆塔

发布时间:2020-01-13   来源:凯威防雷   浏览量:

 25米高GFL1-5钢结构接闪杆塔技术说明

钢结构接闪杆塔又叫钢结构避雷针,避雷塔等名称。

型号:GFL1-5,GFL1-6,GFL1-7,GFL1-8

高度:25米

基本风压:0.4KN/M2

修正后的地基承载力:100KN/M2,150KN/M2

钢结构接闪杆塔加工依据是15D501《防雷与接地》接闪杆塔安装的内容要求,基本风压0.4KN/M2。

    钢材选用Q235B材质,在生产企业厂区加工,试拼装无误后热镀锌,镀锌厚度要求:厚度3-6mm的工件镀锌厚度不小于70um;其他厚度的工件不小于85um。

主材、斜材、横材、包钢规格尺寸按15D501的规格要求,并采用标准或市场上负偏差最小的材料或大于规范要求的材料;各部件采用M16螺栓连接,包钢采用M16和M20螺栓连接。每个包钢的螺栓数量不少于12个。接闪杆塔除A段外,每段结构的上下各设置闭合的横材,其中下部的横材要做成内外双“口”交错型结构形式;连接上下两段的斜材(外部)要采用不小于L50*5的规格。塔脚板采用-20*400*400规格,加强筋厚度不小于16mm。

   为了减少主材上的打孔数量、增加塔体强度,本次钢结构接闪杆塔不设置脚钉。

基础做好后,塔脚板可以在固定到基础之后,塔底主材与塔脚板进行焊接,做好防腐后。

   基础详细尺寸与15D501《防雷与接地》

JB-2或JA-3一致。
25米避雷针GFL1-5(GFL1-6,GFL1-7,GFL1-8)设计图纸下载:

25米避雷针GFL1-5钢结构避雷针设计图.pdf
文件类型: .pdf 0cdb79653c859357167ef1b264b0d5f7.pdf (94.46 KB)
