石油化工

GFL-SI25I 瓦斯抽放泵站增强型钢结构接闪杆塔(避雷针避雷塔)

发布时间:2020-07-06   来源:凯威防雷   浏览量:

 瓦斯抽放泵站增强型钢结构接闪杆塔(避雷针避雷塔)技术方案

1.名称增强型接闪杆塔
2.型号:GFL-SI25I
3.具体要求:

3.1.1高度≥29.2米

3.1.2、提前放电接闪针尖,重量≤2公斤,直径28mm,高度685mm,雷电抢先时间≥25us304L不锈钢材质,18米高处的防雷保护半径:RP18=51m。接闪针尖与塔体金属结构绝缘,绝缘距离≥100mm

3.1.3、雷电计数器:LED显示,IP65防水等级,测量范围1KA-100KA尺寸144x88x44 mm

3.1.4、防雷类别:Ι类。

3.1.5、安装形式:独立式。
        3.1.6 接地电阻≤10欧姆。垂直接地极和水平接地极全部采用石墨材料,垂直接地极尺寸:¢150×400mm(数量8个),水平接地极直径¢18mm(数量100米),配套安装需要的紧固连接件和数字型接地电阻测试仪(量程0-2000欧姆,精确度0.01欧姆)。

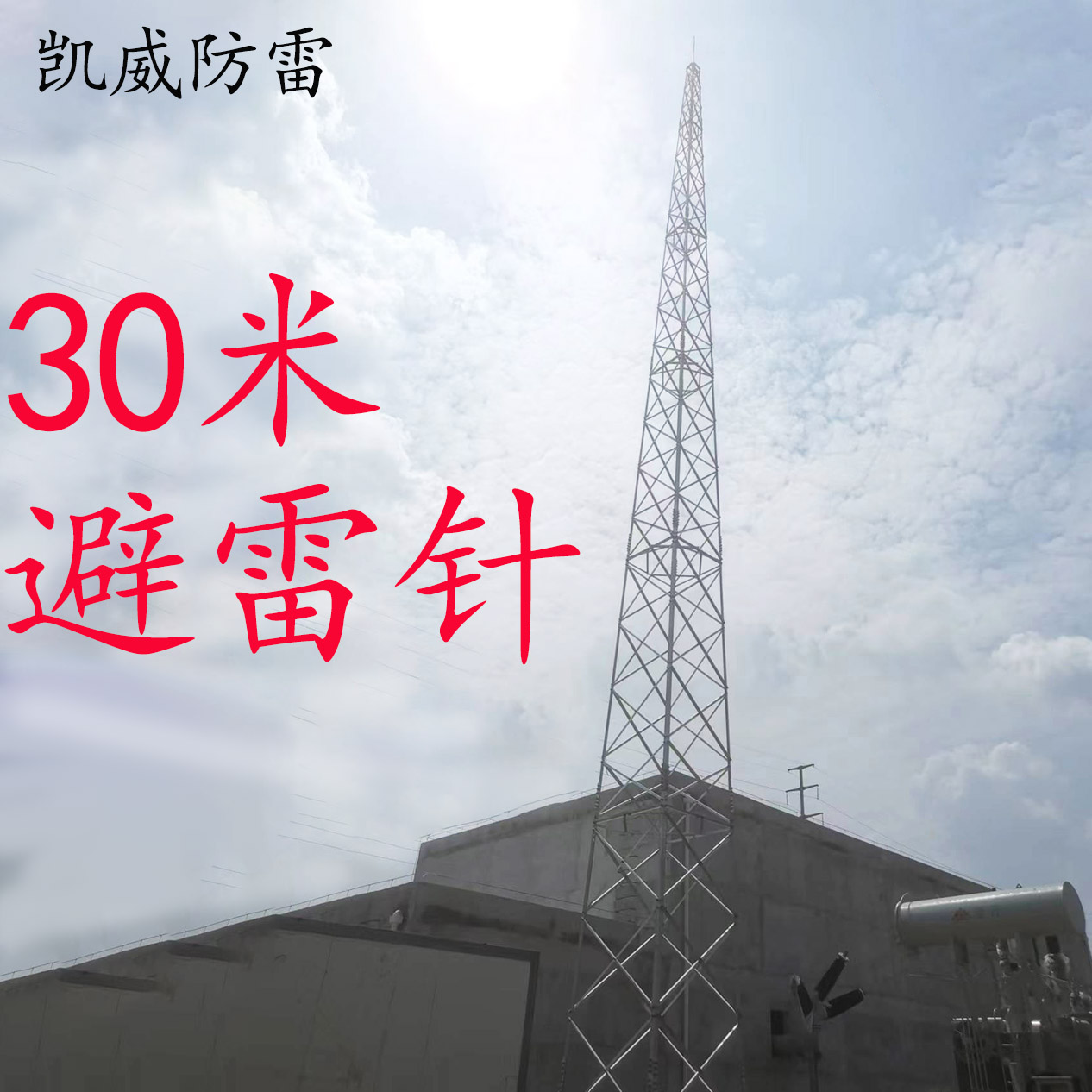

安装案例照片
