ESE提前放电避雷针SI25I SI40I SI60I

ESE提前放电避雷针SI25I SI40I SI60I 1、按照NFC17-102及类似标准进行设计和测试 2、提供三种型号以适应特定现场要求; 3、适合与各种引下线系统(包括支杆、绞合导体和 nVent ERICO Ericore 超绝缘引下线ERICORE、计数器LECIV等)配合使用。

咨询热线:0371-63760001

立即咨询其他咨询

详细信息



ESE提前放电避雷针SI25I SI40I SI60I

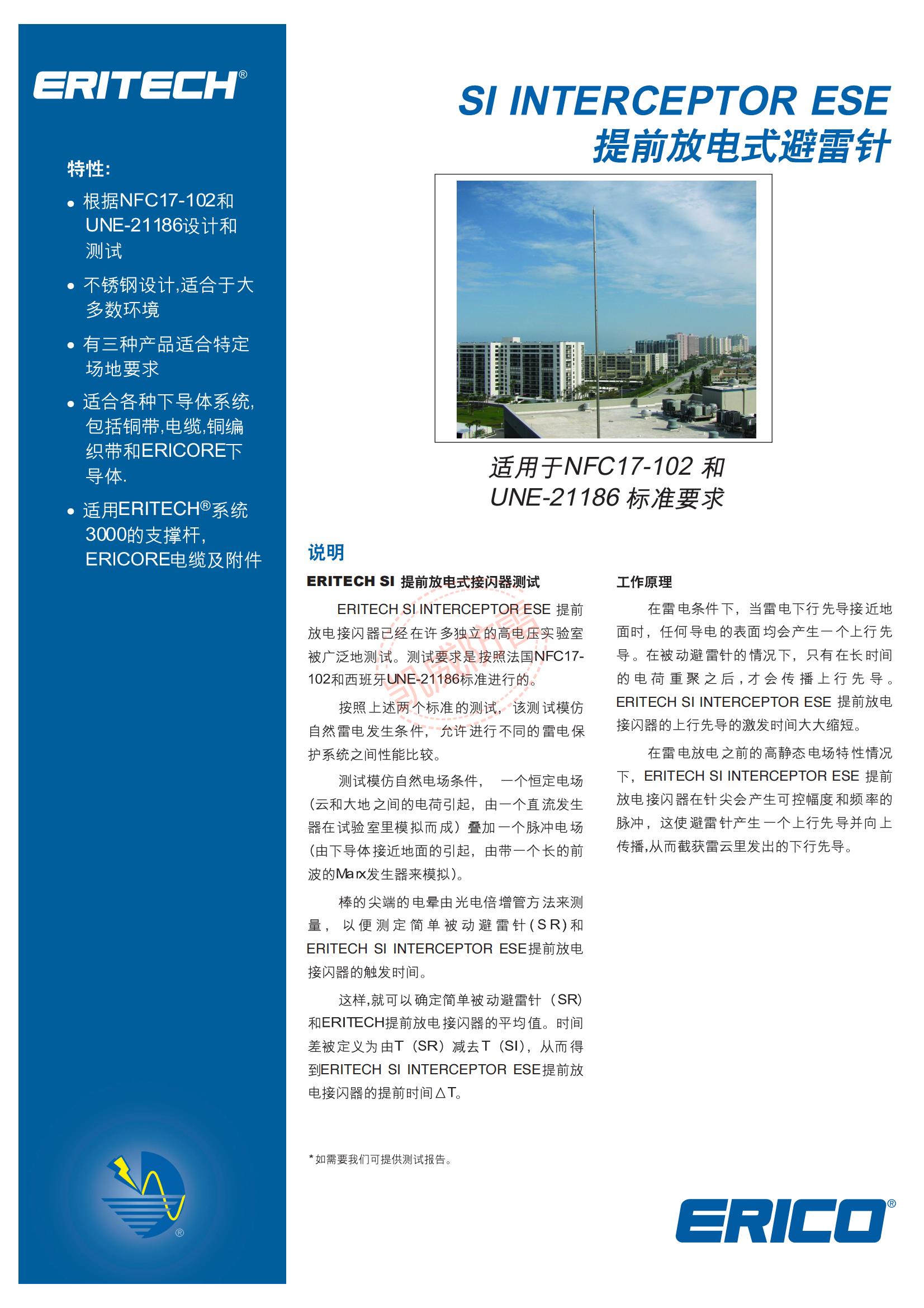

雷电放电前,nVent ERICO INTERCEPTOR ESE i系列可在高强度静电场条件下在端子尖端生成受控强度和频率的脉冲,因此可以从端子处产生上行先导,迎向来自雷雨云的下行先导。这些提前放电式避雷针(ESEAT)符合2011NFC17-102。设计要求、保护水平计算和保护半径取自该标准。由于具备内部控制电路,与其他无源元件相比,nVent ERICO INTERCEPTOR ESE i系列可以提早触发上行先导。 nVent ERICO INTERCEPTOR ESE i系列已经按照法国 NFC17-102/2011 版修订要求在独立高压实验室内经过广泛测试。测试按照该标准中的定义,旨在模拟自然发生的条件,并且允许在不同类型的防雷系统之间进行性能比较。

产品特色

1、按照NFC17-102及类似标准进行设计和测试

2、提供三种型号以适应特定现场要求
3、适合与各种引下线系统(包括支杆、绞合导体和 nVent ERICO Ericore 超绝缘引下线ERICORE、计数器LECIV等)配合使用

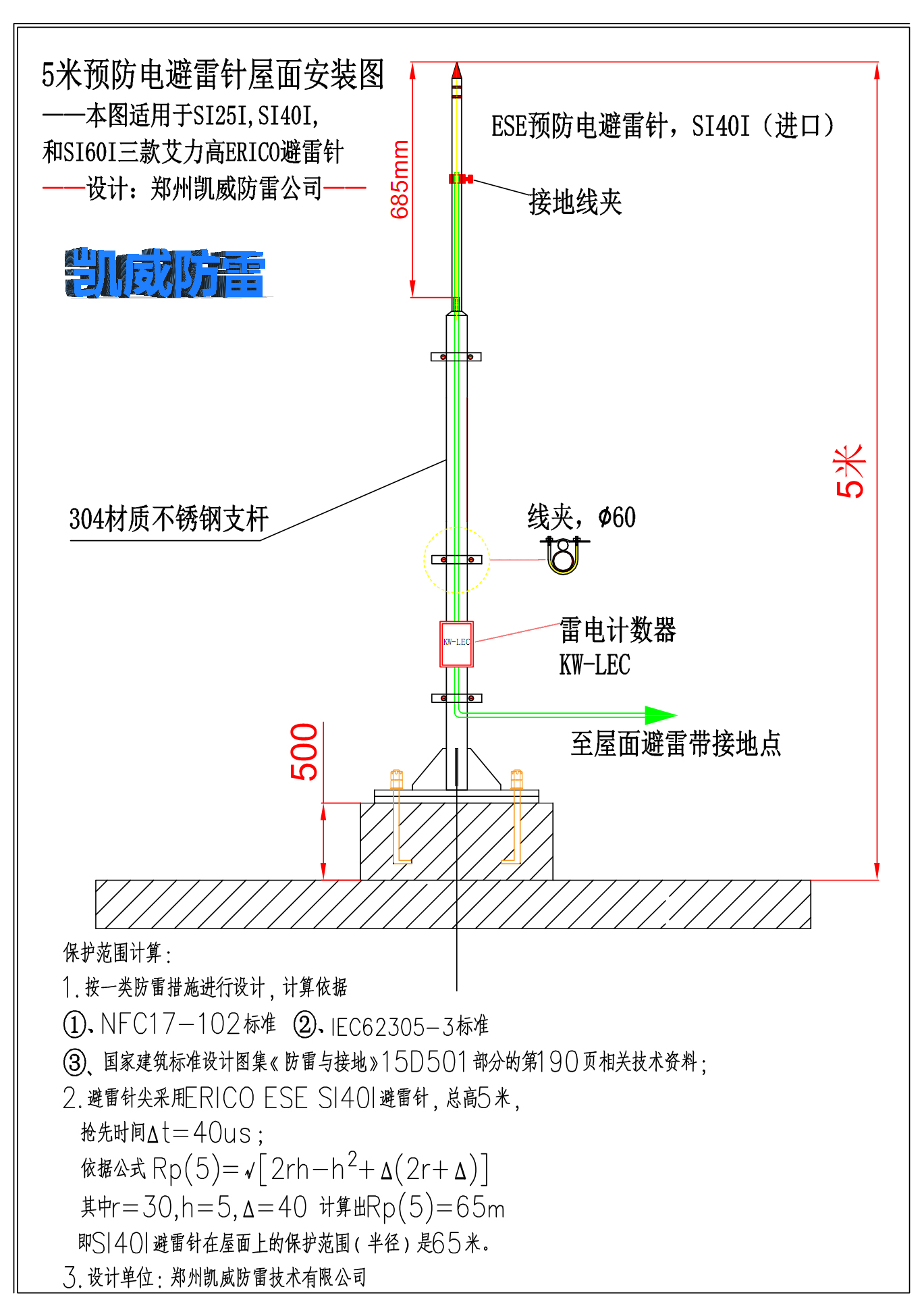

SI避雷针安装图

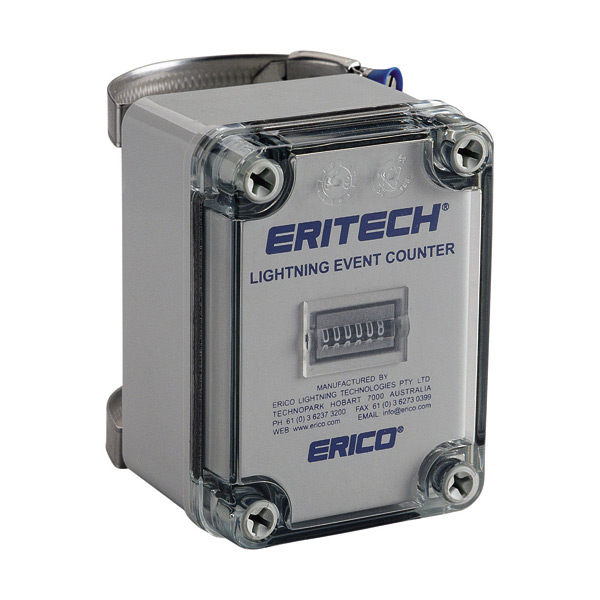

计数器LECIV

规格型号Part Number

SI40I

SI25I

SI60I

材质

不锈钢 304L (EN 1.4306)

触发提前时间,∆T

40 µs

25 µs

60 µs

有效投影面积

16,710 mm²

17,613 mm²

17,355 mm²

温度



120 °C Max



直径 (Ø)



28 mm



高度 (H)



684.6 mm



螺纹尺寸 (TS)



MF25



元件重量

1.36 kg

1.53 kg

1.45 kg

Complies With

NF C17-102:2011  ; NP 4426:2013  ;UNE 21186:2011

Certifications

ICECON AT 016-05-3747-2018 (罗马尼亚);Qualifoudre

UPC

78285684794

78285684793

78285684795

EAN-13

8711893132656

8711893132649

8711893132663
