35米避雷针 40米避雷针 GFL1-15角钢避雷针

GFL1-15:35米角钢避雷针; GFL1-19:40米角钢避雷针;

咨询热线:0371-56581311

立即咨询其他咨询

详细信息



KWGFL2-35系列钢结构接闪杆塔技术说明

钢结构接闪杆塔加工依据是15D501《防雷与接地》接闪杆塔安装的内容要求,基本风压 0.7KN/M2,抗震烈度8度。

    钢材选用Q235B材质,在生产企业厂区加工,试拼装无误后热镀锌,镀锌厚度要求:厚度3-6mm的工件镀锌厚度不小于70um;其他厚度的工件不小于85um。

主材、斜材、横材、包钢规格尺寸按15D501的规格要求,并采用标准或市场上负偏差最小的材料或大于规范要求的材料;各部件采用M16螺栓连接,包钢采用M16和M20螺栓连接。每个包钢的螺栓数量不少于12个。接闪杆塔除A段外,每段结构的上下各设置闭合的横材,其中下部的横材要做成内外双“口”交错型结构形式;连接上下两段的斜材(外部)要采用不小于L50*5的规格。塔脚板采用-20*400*400规格,加强筋厚度不小于16mm。

说明:

1、尺寸以毫米为单位。

2、材料采用Q235钢,螺栓采用4.8级。

3、地基承载特征值为200KN/m²。

4、基本风压为0.7KN/m²。

5、允许裹冰:5mm。

6、抗震设防烈度:8度。

7、垂直度小于1/1000。

8、塔体构件热镀锌防腐。

    为了减少主材上的打孔数量、增加塔体强度,本次钢结构接闪杆塔不需要脚钉。

基础做好后,塔脚板可以在固定到基础之后,塔底主材与塔脚板进行焊接,做好防腐后,二次浇筑混凝土保护,并设散水坡。
点击下载设计图纸:

35-40米GFL1钢结构避雷针塔设计图.pdf
文件类型: .pdf b265ec44924b5866304b5108e9b3f880.pdf (616.06 KB)

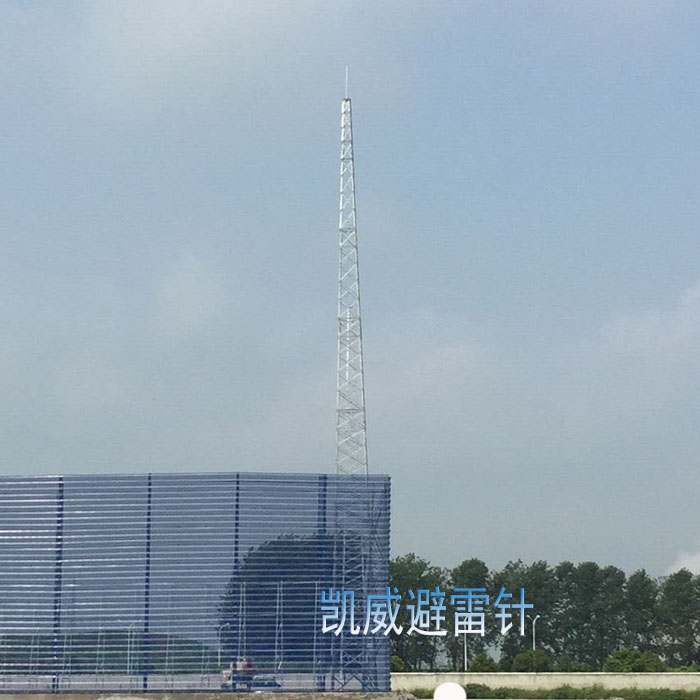

35米避雷针  40米钢结构避雷针安装图







 具体设计请联系我公司:王工13283889766
